| 产品信息 | ||||||
| 型号 | HE3F3-□ | |||||
| 产品图片 |  | |||||

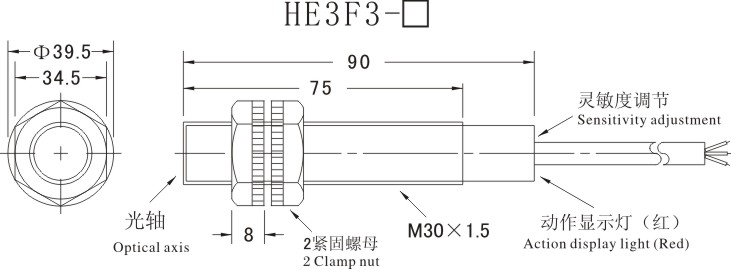

| 尺寸 |  | |||||
| 安装方式 | 漫反射式 | 反馈反射式 | 对射式 | |||
| 型号 | 直流型 | NPN | NO | HE3F3-DS50N1 | HE3F3-R4NK | HE3F3-10DN1-10L |
| NC | HE3F3-DS50N2 | HE3F3-R4N2 | HE3F3-10DN2-10L | |||
| NO+NC | HE3F3-DS50N3 | HE3F3-R4N3 |
HE3F3-10DN3-10L | |||
| PNP | NO | HE3F3-DS50P1 | HE3F3-R4PK | HE3F3-10DP1-10L | ||
| NC | HE3F3-DS50P2 | HE3F3-R4P2 | HE3F3-10DP2-10L | |||
| NO+NC | HE3F3-DS50P3 |
HE3F3-R4P3 |
HE3F3-10DP3-10L | |||
| 二线 | NO | |||||
| NC | ||||||
| 交流型 | 二线 | NO | HE3F3-DS50Y1 |
HE3F3-R4Y1 |
HE3F3-10DNY1 | |
| NC | HE3F3-DS50Y2 |
HE3F3-R4Y2 |
HE3F3-10DNY2 | |||
| 三线 | NO+NC | |||||
| 检测范围 | 10~50cm | 4m ± 10% | 10m ± 10% | |||
| 检测目标 | 透明/不透明物体 | 不透明物体 | 不透明物体 | |||
| 检测范围调节 | 灵敏度调节器 | 灵敏度调节器 | 固定 | |||
| 响应频率 | DC:0.5kHz AC:25kHz | |||||
| 电源电压 |
直流型：DC12-24V（6-36V）脉动（P-P）10%以下 交流型：AC110-220V（36—250V）50/60Hz | |||||
| 耐电压 | AC1000V 50/60Hz 1min充电部分与外壳间 | |||||
| 电压的影响 | 额定电源电压范围±15%以内、额定电源电压值时±10%检测距离以内 | |||||
| 消耗电流 | N.P型：13mA以下，D型：0.8mA以下, A型：1.7mA以下 | |||||
| 控制输出 | N.P型：300mA以下，D型：200mA以下, A型：400mA以下 | |||||
| 回路保护 | N.P.D型：逆连接保护、浪涌吸收、负载短路保护, A型：浪涌吸收 | |||||
| 环境温、湿度 |
动作时保护时：各-30—+65℃ （不结冰、不结霜）, 动作时、保护时：各35—95%RH | |||||
| 温度的影响 |
温度范围-30—+65℃, +23℃时、±15%检测距离以内 温度范围-25—+60℃, +23℃时、±10%检测距离以内 | |||||
| 绝缘阻抗 | 50MΩ以上（DC500兆欧表）充电部分与外壳间 | |||||
| 材质 | 外壳：黄铜镀镍ABS 检测面（透镜）：PMMA | |||||
| 防护等级 | IP67(IEC规格) | |||||
