产品信息| 型号 | HE3S-□ |

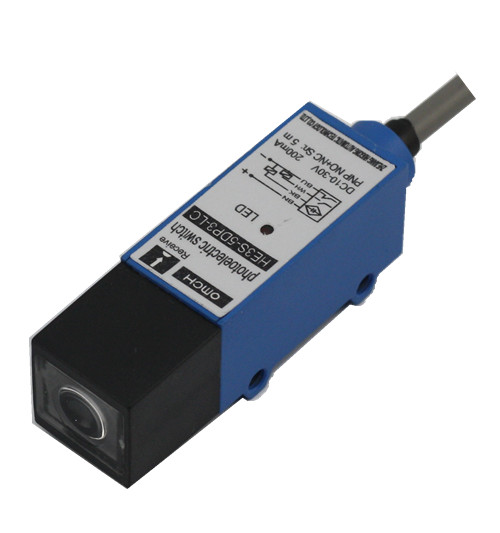

| 产品图片 |  |

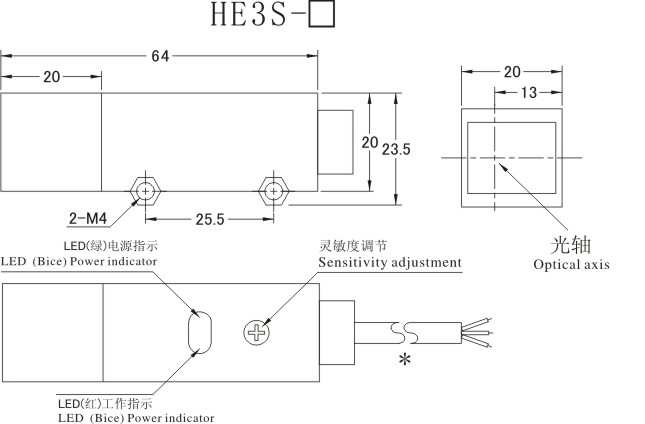

| 尺寸 |  |
|
| 安装方式 | 漫反射式 | 反馈反射式 | 对射式 |
| 型号 | 直流型 | NPN | NO | HE3S-DS30N1 | HE3S-R2N1 | HE3S-5DN1-5L |
| NC | HE3S-DS30N2 | HE3S-R2N2 | HE3S-5DN2-5L |
| NO+NC | HE3S-DS30N3 | HE3S-R2N3
| HE3S-5DN3-5L
|
| PNP | NO | HE3S-DS30P1 | HE3S-R2P1 | HE3S-5DP1-5L |
| NC | HE3S-DS30P2 | HE3S-R2P2 | HE3S-5DP2-5L |
| NO+NC | HE3S-DS30P3
| HE3S-R2P3
| HE3S-5DP3-5L
|
| 二线 | NO | HE3S-DS30A1
| HE3S-R2A1
| HE3S-5A1
|
| NC | HE3S-DS30A2
| HE3S-R2A2
| HE3S-5A2
|
| 交流型 | 二线 | NO |
|
|
|
| NC |
|
|
|
| 三线 | NO+NC | |
|
|
| 检测范围 | 30cm± 10% | 2m ± 10% | 5m ± 10% |
| 检测目标 | 透明/不透明物体 | 不透明物体 | 不透明物体 |
| 检测范围调节 | 灵敏度调节器 | 固定 | 固定 |
| 响应频率 | DC:0.5kHz AC:25kHz |
| 电源电压 |
直流型：DC12-24V（6-36V）脉动（P-P）10%以下
交流型：AC110-220V（36—250V）50/60Hz |
| 耐电压 | AC1000V 50/60Hz 1min充电部分与外壳间 |
| 电压的影响 | 额定电源电压范围±15%以内、额定电源电压值时±10%检测距离以内 |
| 消耗电流 | N.P型：13mA以下，D型：0.8mA以下, A型：1.7mA以下 |
| 控制输出 | N.P型：300mA以下，D型：200mA以下, A型：400mA以下 |
| 回路保护 | N.P.D型：逆连接保护、浪涌吸收、负载短路保护, A型：浪涌吸收 |
| 环境温、湿度 |
动作时保护时：各-30—+65℃
（不结冰、不结霜）, 动作时、保护时：各35—95%RH |
| 温度的影响 |
温度范围-30—+65℃, +23℃时、±15%检测距离以内
温度范围-25—+60℃, +23℃时、±10%检测距离以内 |
| 绝缘阻抗 | 50MΩ以上（DC500兆欧表）充电部分与外壳间 |
| 材质 | 外壳：黄铜镀镍ABS 检测面（透镜）：PMMA |
| 防护等级 | IP67(IEC规格) |
