产品信息| 型号 | E3F-DS□ |

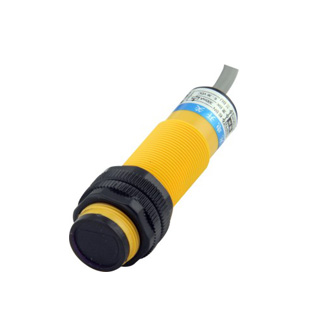

| 产品图片 |  |

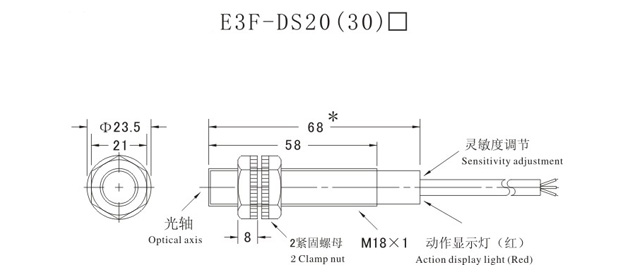

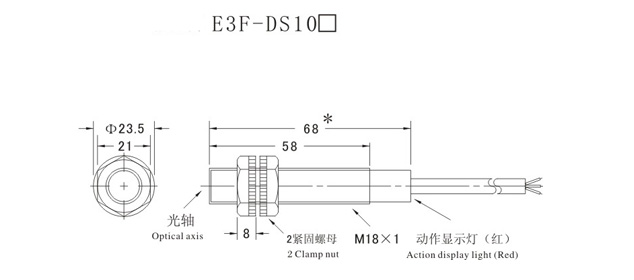

| 尺寸 |
|
 |
| 安装方式 | 漫反射式 |
| 型号 | 直流型 | NPN | NO | E3F-DS10C4 | E3F-DS20C4 | E3F-DS30C4 |
| NC | E3F-DS10B2 | E3F-DS20B2 | E3F-DS30B2 |
| NO+NC | E3F-DS10C3 | E3F-DS20C3
| E3F-DS30C3
|
| PNP | NO | E3F-DS10P1 | E3F-DS20P1 | E3F-DS30P1 |
| NC | E3F-DS10P2 | E3F-DS20P2 | E3F-DS30P2 |
| NO+NC | E3F-DS10P3 | E3F-DS20P3
| E3F-DS30P3
|
| 二线 | NO |
|
|
|
| NC |
|
|
|
| 交流型 | 二线 | NO | E3F-DS10Y1
| E3F-DS20Y1
| E3F-DS30Y1 |
| NC | E3F-DS10Y2
| E3F-DS20Y2
| E3F-DS30Y2 |
| 三线 | NO |
|
| |
| 检测范围 | 10cm ± 10% | 10-20cm ± 10% | 10-30cm ± 10% |
| 检测范围调节 | 固定 | 灵敏度调节器 | 灵敏度调节器 |
| 接通延时 | 1.5ms |
| 光源 | 红外线660nm |
| 电源电压 |
直流型：DC12-24V（6-36V）脉动（P-P）10%以下
交流型：AC110-220V（90—250V）50/60Hz |
| 耐电压 | AC1000V 50/60Hz 1min充电部分与外壳间 |
| 电压的影响 | 额定电源电压范围±15%以内、额定电源电压值时±10%检测距离以内 |
| 消耗电流 | N.P型：13mA以下，D型：0.8mA以下, A型：1.7mA以下 |
| 控制输出 | N.P型：300mA以下，D型：200mA以下, A型：400mA以下 |
| 回路保护 | N.P.D型：逆连接保护、浪涌吸收、负载短路保护, A型：浪涌吸收 |
| 环境温、湿度 |
动作时保护时：各-30—+65℃
（不结冰、不结霜）, 动作时、保护时：各35—95%RH |
| 温度的影响 |
温度范围-30—+65℃, +23℃时、±15%检测距离以内
温度范围-25—+60℃, +23℃时、±10%检测距离以内 |
| 绝缘阻抗 | 50MΩ以上（DC500兆欧表）充电部分与外壳间 |
| 材质 | 外壳：黄铜镀镍ABS 检测面（透镜）：PMMA |
| 防护等级 | IP67(IEC规格) |
