产品信息
| 型号 | HY-□15(20)□ |
| 产品图片 |  |

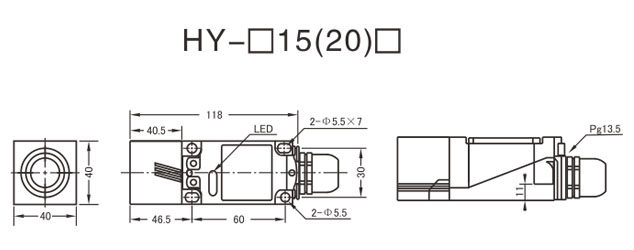

| 尺寸 |  |
| 安装方式 | 非屏蔽式 |
| 型号 | 直流型 | NPN | NO | HY-3015A | HY-3020A |
| NC | HY-3015B | HY-3020B |
| NO+NC | HY-3015AB
| HY-3020AB |
| PNP | NO | HY-3015C | HY-3020C |
| NC | HY-3015D | HY-3020D |
| NO+NC | HY-3015CD
| HY-3020CD |
| 二线 | NO | HY-3015AL
| HY-3020AL |
| NC | HY-3015BL
| HY-3020BL |
| 交流型 | 二线 | NO | HY-2015(LXJ3-15TH)
| HY-2020A |
| NC | HY-2015B
| HY-2020B |
| 三线 | NO+NC | HY-2015AB
| HY-2020AB
|
| 检测距离 | 15mm ± 10% | 20mm ± 10% |
| 设定距离 | 0~13mm | 0~17mm |
| 滞后距离 | 检测距离的10%以下 |
| 检测物体 | 磁性金属（非磁性金 属时检测距离减小） |
| 标准检测物体 | 铁50*50*1mm |
| 响应频率 | DC:0.5kHz AC:25Hz |
| 电源电压 |
直流型：DC12-24V（6-36V）脉动（P-P）10%以下
交流型：AC110-220V（36—250V）50/60Hz |
| 耐电压 | AC1000V 50/60Hz 1min充电部分与外壳间 |
| 电压的影响 | 额定电源电压范围±15%以内、额定电源电压值时±10%检测距离以内 |
| 消耗电流 | N.P型：13mA以下，D型：0.8mA以下, A型：1.7mA以下 |
| 控制输出 | N.P型：300mA以下，D型：200mA以下, A型：400mA以下 |
| 回路保护 | N.P.D型：逆连接保护、浪涌吸收、负载短路保护, A型：浪涌吸收 |
| 环境温、湿度 |
动作时保护时：各-30—+65℃
（不结冰、不结霜）, 动作时、保护时：各35—95%RH |
| 温度的影响 |
温度范围-30—+65℃, +23℃时、±15%检测距离以内
温度范围-25—+60℃, +23℃时、±10%检测距离以内 |
| 绝缘阻抗 | 50MΩ以上（DC500兆欧表）充电部分与外壳间 |
| 材质 | 外壳：ABS 检测面：ABS |
| 保护构造 | IP67(IEC规格) |
